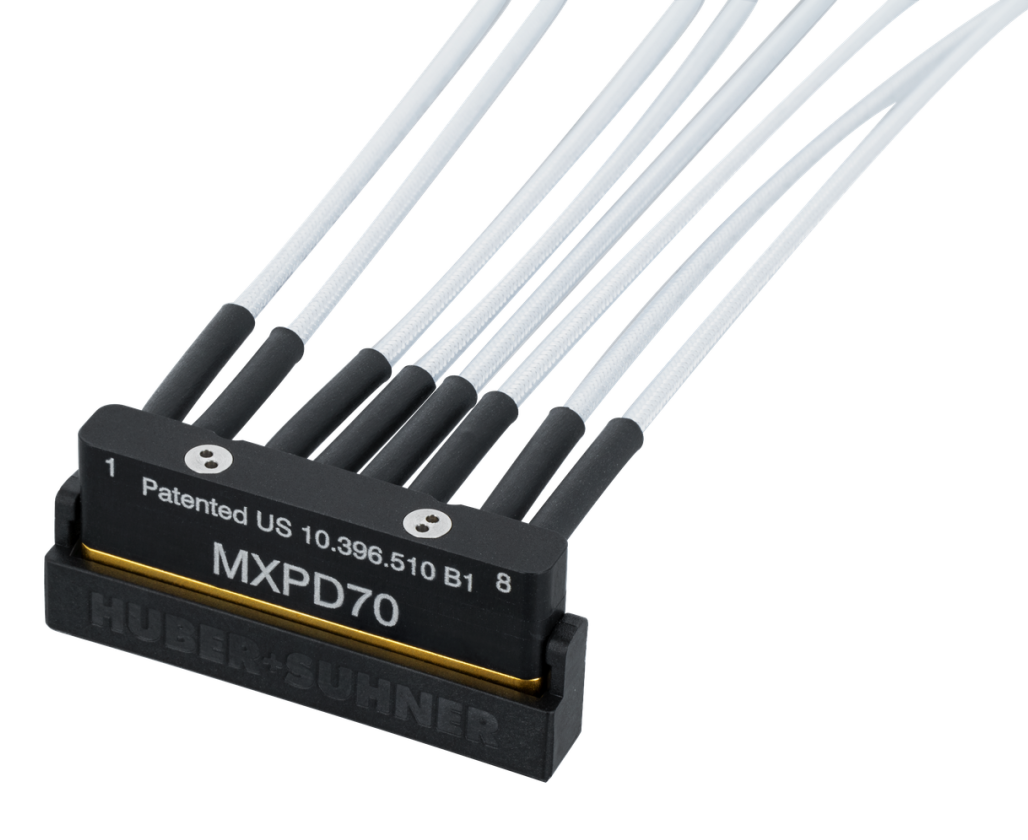

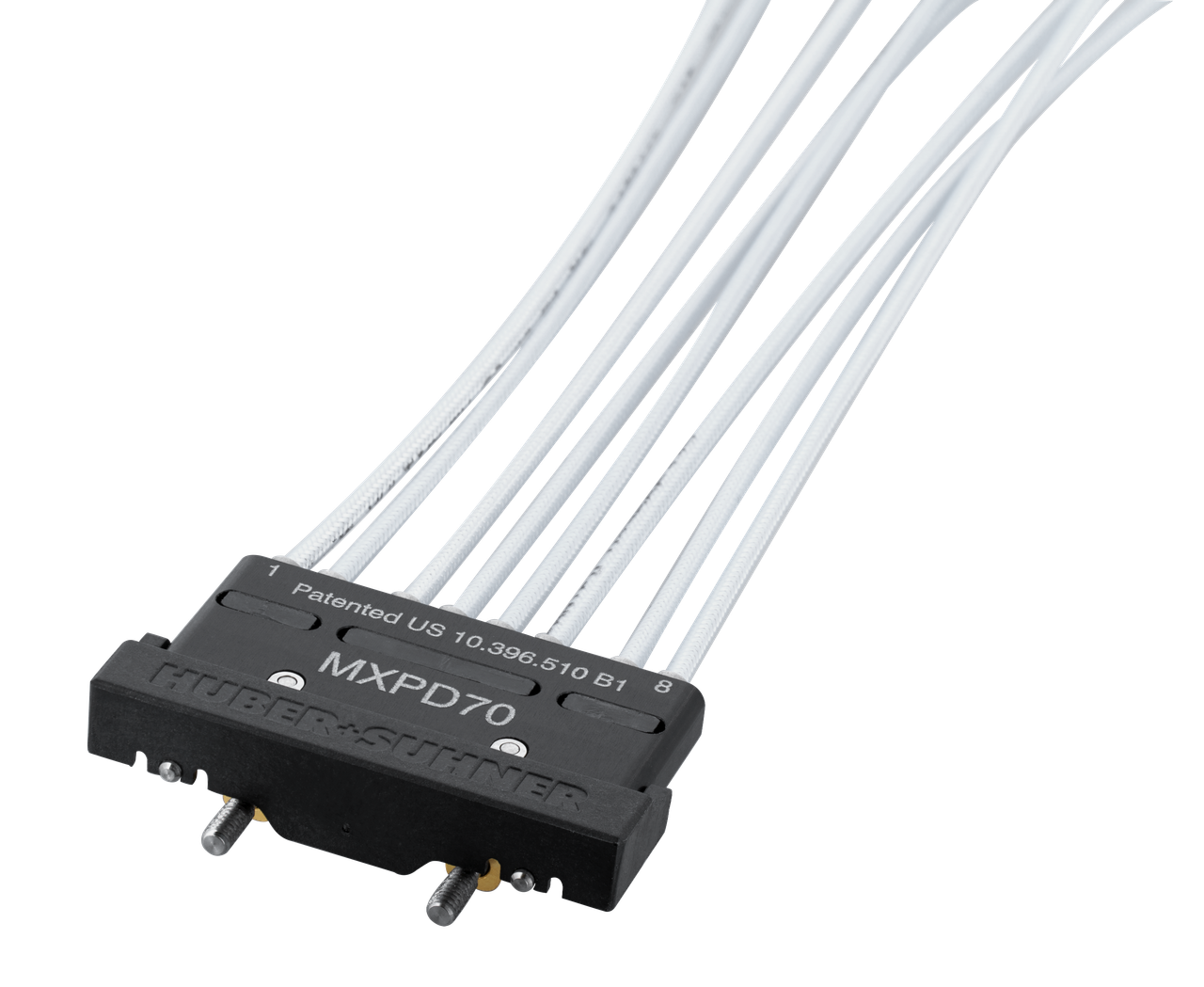

MXPD70——全新同轴转PCB免焊互连方案

基于长期稳定地合作，灏讯与测试测量行业的专家及客户们一直保持着密切交流和合作的关系，并对同轴转 PCB的应用需求有着深刻理解。在此我们推出一款最新的多同轴测试方案MXPD70，该产品是继MXPM以来多同轴专利产品系列的新成员。

MXPD 又叫 “Multicoax Precision Direct ”，是一款小型化、免焊多同轴测试解决方案，支持半导体行业两大核心趋势：

如今许多公司都面临着越来越大的内部预算压力，我们的免焊 MXPD 解决方案可以帮助客户消除对昂贵连接器采购数量的需求，并节省焊接处理过程的时间。

另一个趋势是针对安装在 DUT 上方的加热和/或冷却模块，多同轴电缆面临更严苛的安装高度和空间限制。为了解决这一问题，我们的 MXPD70 电缆组件有直式和90°弯式两种配置可选，为此类加热/冷却应用环境保障足够的空间。

MXPD70的应用频率可到 70 GHZ，极大地满足了客户对高速数字测试 (HSDT) 的要求，适用于测试和验证板、自动化测试设备以及特定的客户应用。

MXPD70多同轴方案的特性和优点

-具备到70GHz出色的信号完整性

随时用于112Gbps速率分析

-通道中心间距3.4mm/0.134英寸

封装紧凑使得组件更接近DUT

-1x8直式和90°弯式两种形式可选（具有超低剖面高度11.9mm/0.469英寸）

专为适应空间受限的加热/冷却模块而设计

-无论直式还是弯式方案，共用同样的layout

当需要在直式和弯式方案进行切换时，省去了额外的仿真工作，切换更方便

-制板时无需严格的电镀精度要求

得益于弹簧接触导体设计带来的优点

-旋转式界面保护盖

一体式保护盖，在产品未使用时的保护连接界面不受损坏
